Описание

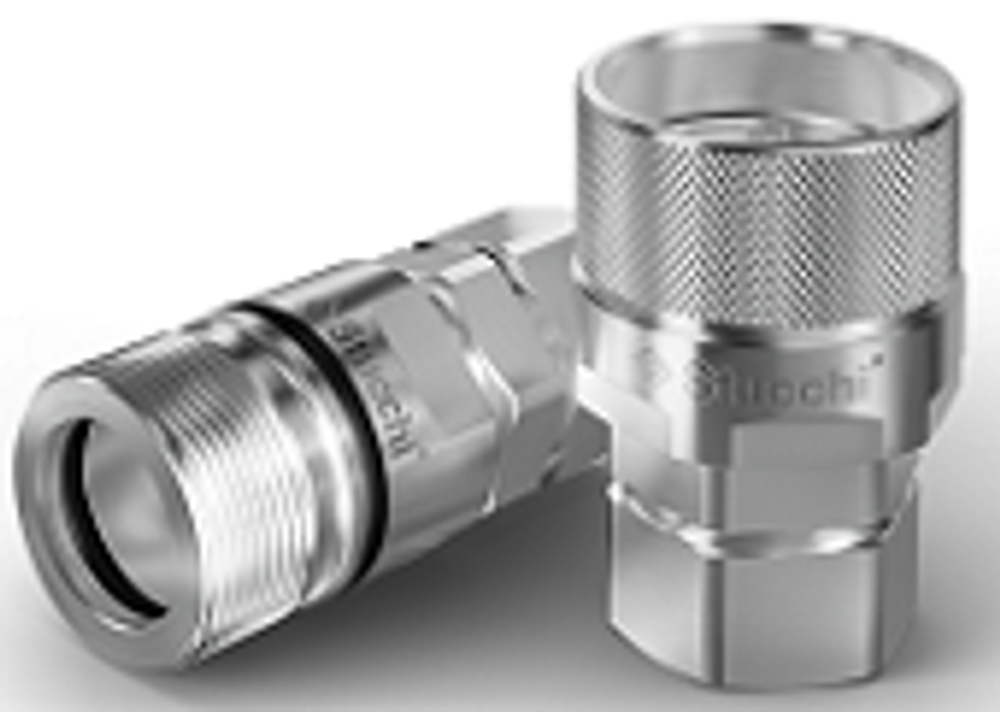

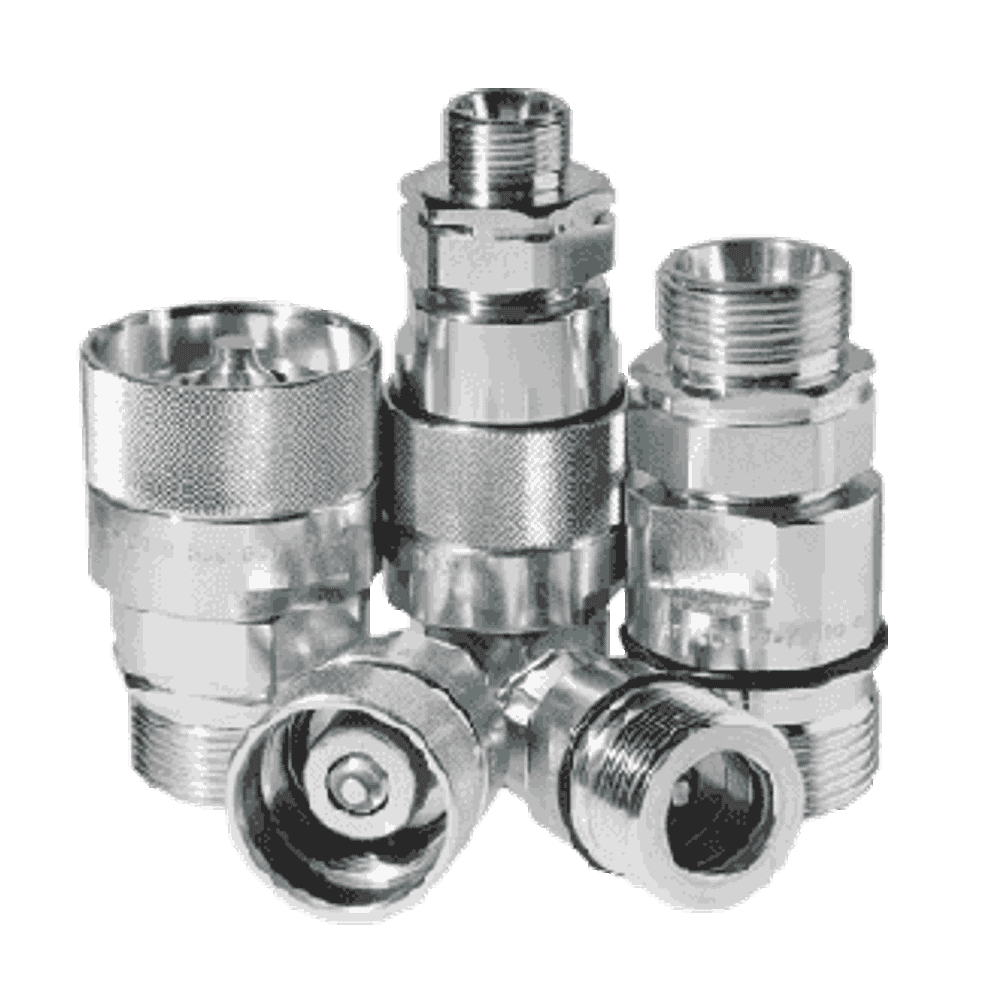

БРС серии «VD» выполнены из углеродистой стали с высокотемпературной обработкой и последующей оцинковкой, они взаимозаменяемы с однотипными соединениями своего класса на рынке оборудования. Дизайн добавляет особую надежность резьбового соединения к конструкции БРС. Это делает серию VD подходящей для использования в системах с пульсирующим давлением.
Подсоединение разрешается при остаточном давлении только с одной стороны соединения (макс. 100 бар на одну сторону).
Преимущества:
Тарельчатый клапан с эластомерным уплотнением обеспечивает максимальное уплотнение соединений, когда они отсоединены.
Форма внутренних деталей разработана для уменьшения турбулентности и перепадов давления.
Модульная конструкция позволяет использовать широкий спектр конфигураций портов.
Внешнее кольцевое уплотнение указывает, полностью ли изделие подсоединено, предотвращая таким образом случайное отсоединение и защищая соединение от грязи.
Поверхность уплотнения корпуса ниппеля защищена резьбовой втулкой.
Высокая сопротивляемость ударам давления.
Компактная конструкция.
Безопасность и простота в эксплуатации.
Материал: Высокопрочная углеродистая сталь
Фиксирующий механизм: резьба
Рабочее давление: до 450 Бар
Температура рабочей среды: -20°C +100°C (в зависимости от типа уплотнений)
Скорость потока: до 378л./мин.
Уплотнения: NBR
Сферы применения: машиностроение, землеройно-транспортное оборудование, гидравлическое оборудование, погрузчики
Характеристики
| Артикул | Бренд | 2 | B | D | E | F | G | H | ID ISO | K | L | N | P | Q | А | вес, кг | М |
| 809508001 | Stucchi | Ниппель | 30,0 | 62,3 | M36x2 | - | 102,6 | 32,0 | 1/2" | 12,0 | 11 | 42,0 | 36,0 | - | M18x1.5 12L | 0,21 | - |
Характеристики
Вес без упаковки, кг
0,21
Порядковый номер таблицы
Ниппель
Размер F
-
Размер E
M36x2
Длина БРС в сборе
102,6
Размер A БРС
M18x1.5 12L
Размер B
30,0
Размер БРС
1/2"
Размер K
12,0
Размер L (мм)
11
Размер N
42,0
Размер M фитинги Каст
-
Размер P
36,0
Размер Q
-
Размер A БРС Текст
M18x1.5 12L
Размер H для БРС
32,0
Размер D (мм) для БРС
62,3
